AMF四端電流采樣電阻與RLF四端電流采樣電阻技術解析

在現代電力電子系統中，高精度電流檢測是實現高效能控制與保護的關鍵環節。其中，四端電流采樣電阻（Four-terminal Current Sampling Resistor）因其卓越的測量穩定性與低干擾特性，被廣泛應用于開關電源、變頻器、電動汽車電池管理系統（BMS）以及工業自動化設備中。本文將重點介紹兩種主流型號——AMF系列與RLF系列四端電流采樣電阻的技術特點、應用場景及選型建議。

一、什么是四端電流采樣電阻？

傳統兩端電阻在大電流測量時容易因引線電阻和接觸電阻引入誤差，而四端電流采樣電阻通過采用“四端子”結構（即兩個電流端子與兩個電壓采樣端子分離），有效避免了引線電阻對電壓測量的影響，從而實現更高精度的電流檢測。

• 電流端子（I+ / I-）：承載主電流，用于導通負載電流。
• 電壓采樣端子（V+ / V-）：僅用于采集電阻兩端的電壓降，不承載電流，因此不受引線壓降影響。

二、AMF四端電流采樣電阻詳解

AMF系列是某知名廠商推出的高性能四端電流采樣電阻，專為高功率密度與高可靠性應用設計。

1. 技術參數亮點

• 額定功率：50W～200W，支持持續大電流工作
• 電阻值范圍：0.001Ω～0.1Ω，滿足不同量程需求
• 溫度系數（TCR）：±20ppm/°C，極低漂移，適合高溫環境
• 封裝形式：鋁制外殼+螺栓安裝，具備優異散熱性能
• 絕緣耐壓：≥2500VAC，符合IEC 61010安全標準

2. 典型應用場景

• 新能源汽車車載充電機（OBC）與電機驅動系統
• 光伏逆變器中的直流側電流監測
• 數據中心服務器電源模塊的實時電流監控

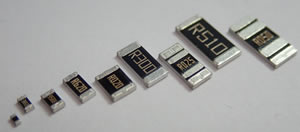

三、RLF四端電流采樣電阻深度解析

RLF系列由另一國際品牌推出，主打小型化與高集成度，適用于空間受限的精密儀器與便攜式設備。

1. 核心優勢

• 超小體積：尺寸僅為15mm×15mm×6mm，節省PCB空間
• 低熱電動勢（EMF）：< 1μV/°C，減少溫差引起的測量誤差
• 高精度等級：可提供±0.5%甚至±0.1%的初始阻值容差
• 支持SMT貼片安裝，適配自動化生產流程

2. 應用領域

• 智能電表與能源計量設備
• 醫療電子設備中的電流傳感器前端
• 無人機動力系統與電池組均衡管理

四、如何選擇合適的四端電流采樣電阻？

在實際選型過程中，應綜合考慮以下因素：

1. 功率需求：根據最大工作電流計算功耗（P = I2R），預留20%余量。
2. 精度要求：若需閉環控制或高精度計量，優先選擇±0.5%以內容差的產品。
3. 環境溫度：高溫環境下應關注TCR值，避免溫度漂移導致誤判。
4. 安裝方式：固定安裝選螺栓式（如AMF），板載裝配選SMT型（如RLF）。

綜上所述，無論是追求高功率穩定性的AMF系列，還是強調微型化與高精度的RLF系列，四端電流采樣電阻都在現代電子系統中扮演著不可或缺的角色。合理選型不僅能提升系統性能，更能增強整體安全性與可靠性。
